Hogar > Tubería Soldado En Espiral
Las tuberías se fabrican utilizando diversas técnicas y materiales. Los tubos soldados se fabrican principalmente conectando 2 bordes y soldándolos para formar una estructura similar a un tubo. La soldadura en espiral es una de las formas más económicas de fabricar tuberías soldadas en espiral . Se produce a partir de una bobina de acero y normalmente utiliza un arco sumergido doble helicoidal. Este doble arco sumergido protege la tubería SAW contra la contaminación del aire. Esto mantiene purificado el acero soldado. La configuración tipo molino ofrece flexibilidad variable. Esto nos permite producir tubos soldados en espiral de diferentes diámetros y tamaños.
En comparación con su contraparte de costura recta, la tubería de acero soldada en espiral de gran diámetro ejerce menos tensión, lo que permite que la tubería resista más presión. Dado que se dice que son comparativamente flexibles y fáciles de personalizar, podemos ofrecérselos a nuestros clientes en diferentes tamaños y diámetros. Debido a la rentabilidad de los tubos soldados en espiral MS, se pueden comprar más tubos sin afectar el presupuesto general. Debido a su capacidad para soportar mucha presión, la tubería soldada por arco sumergido se utiliza en diversas aplicaciones, como sistemas de tuberías, agua, lodos, dragado y aplicaciones de construcción.
Las ventajas de los tubos soldados en espiral incluyen la producción de tubos de pared delgada que son más livianos en comparación con el pie lineal. La estructura nervada que resulta de la soldadura helicoidal aumenta la resistencia. Este tipo de soldadura aumenta la resistencia al aplastamiento de los tubos en espiral soldados por arco sumergido . La dirección en la que avanza la habilidad no es paralela ni perpendicular. Esto mejora la resistencia al agrietamiento de la tubería. Dado que sólo se requiere un pequeño punzón, estos tubos abren una amplia variedad de opciones de perforación. Los fabricantes de tubos soldados en espiral en la India recomiendan estos tubos porque se puede tener un mejor control sobre la tolerancia del diámetro en comparación con la soldadura longitudinal.
Contáctenos para obtener una cotización rápida para sus necesidades.
Tamaños de tubería en espiral : Tamaño nominal de tubería 1/2″ a 48″ OD
Espesor de pared: Cédula 10 a 160, STD, XS, XXS.

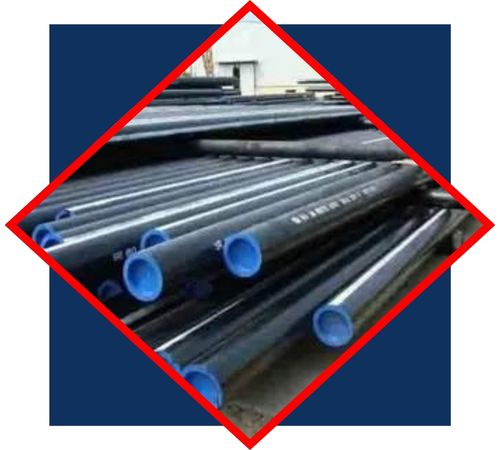

API 5L X42 Tubería Sin Costura: B (L245) – X42 (L290) – X52N (L360) – X60 (L415) – X65 (L450)
DIMENSIÓN: DESDE 1/4” HASTA 24”
API 5L X42 Tubería Soldada: B (L245 ) – X42 (L290) – X52N (L360) – X60 (L415) – X65 (L450) – X70 (L485) – X80 (L555)
DIMENSIÓN: DESDE 1/2” HASTA 60”

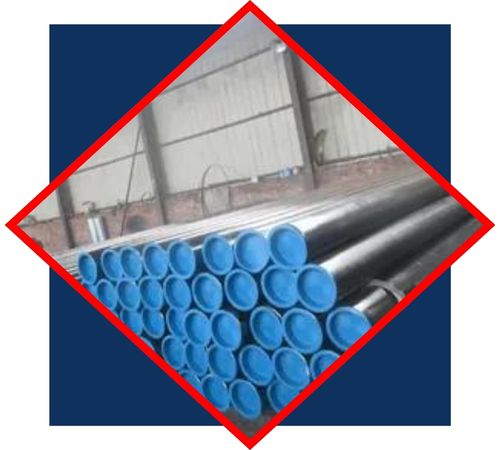

Alternativas de soldadura: ERW, HF, DSAW /SAWL, SMLS, HSAW

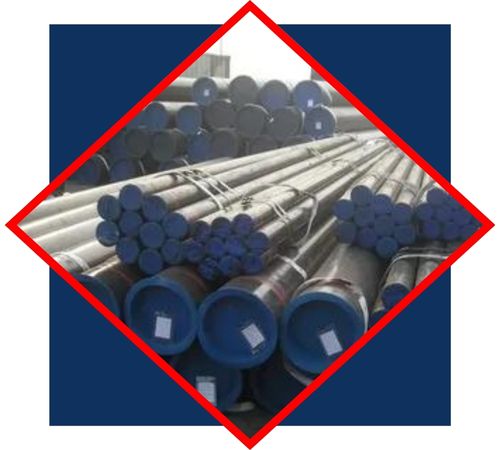

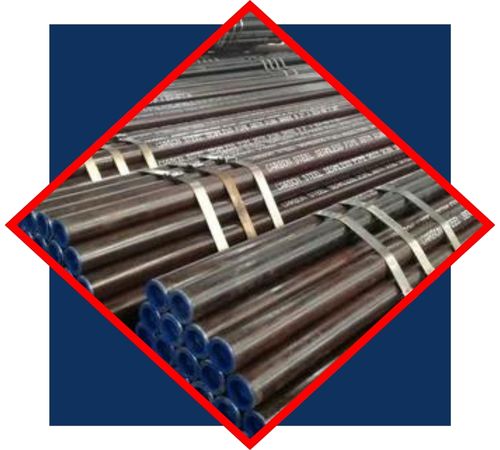

Tubería en espiral Nivel de especificación de producto : API 5L X42 PSL 2, API 5L X42 PSL 1
Servicios adicionales: Recubrimiento interno
API 5L Grado B Grados más vendidos : Tubería API 5L X42, Tubería API 5L X46, Tubería API 5L X52 , Tubería API 5L X56, Tubería API 5L X60, Tubería API 5L X65, Tubería API 5L X70
Rango de tamaño de diámetro exterior: |
ERW: 0,375″ a 30″ HF: 0,840″ a 24″ DSAW/SAWL: 12,75″ a 144″ SMLS: 0,840″ a 26″ HSAW: 8,625″ a 144″ |
---|---|
Espesor de pared API 5L X42: | ERW: 0,120″ a 1,000″ HF: 0,120″ a 1,000″ DSAW/SAWL: 0,250″ a 6,000″ SMLS: 0,250″ a 2,500″ HSAW: 0,250″ a 1,000″ |
Longitudes: | Sencillo Aleatorio Doble Aleatorio Personalizado (hasta 300′) |
Acabados superficiales: | Desnudo, aceitado, barniz de fábrica, Galv, FBE, FBE dual, 3LPE, 3LPP, alquitrán de hulla, revestimiento de hormigón y cinta adhesiva. Nuestra empresa implementa actualmente varios proyectos de revestimiento externo de tuberías de acero, incluidos FBE de una o dos capas, 2PE, 3PE, 3PP y otros revestimientos anticorrosión con los estándares realizados como DIN30670, DIN30671, DIN30678, CAN/CSA-Z245. .21-M92,SY/T4013-2002 y SY/T0315-97, etc. |
Acabados Finales: | Biselado, Corte Cuadrado, Roscado y Acoplado. |
Servicios adicionales: | Recubrimiento interno |
Estándar de tubos y tuberías de acero al carbono | API 5L, API-2B, CSA Z245, ASTM A53, A106, ASTM A252, AS 1163, IPS 190, etc. ASTM A53, ASTM A106, ASTM A500/501-98, ASTM A519-98, JIS G3441-1994, JIS G3444- 1994, BS EN 10210-1, GB3087-1999, ASTM A179, ASTM A106, JIS G3454, GB/T8163-1999, ASTM A53-98, JIS G3452-1998, JIS G3454-1998, ASTM A106, DIN 1629-1984, API 5D, GB9948-1988 |
Grado de acero | X42 |
Origen | Origen indio, Origen japonés, Origen coreano, Origen europeo, Origen estadounidense, Origen ucraniano, Origen ruso |
Molinos | Molinos indios, Molinos japoneses, Molinos coreanos, Molinos europeos, Molinos estadounidenses, Molinos rusos, Molinos ucranianos |
Servicio de valor añadido | Acabado galvanizado | Pintura al óleo negra | Tubos marcados térmicamente | Aceite Anticorrosión, Acabado Galvanizado, Acabado según Requerimientos del cliente |

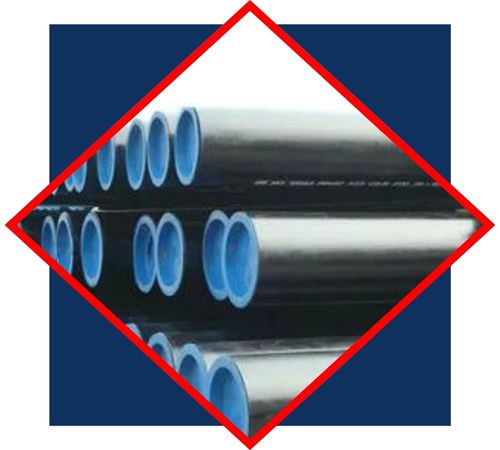

Tubería de línea especializada | Tubo espiral API 5L, tubos de acero al carbono API 5L grado B sin costura y soldados hasta 48” Disponibles en stock |
Espesor de la tubería en espiral | SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, todos los horarios |
Aplicaciones de tuberías en espiral | Refinerías de petróleo, petroquímicos, generación de energía (nuclear/térmica), acero, azúcar, equipos de calderas, recipientes a presión y fines de ingeniería general. |
Tubería sin costura de alto rendimiento | API 5L Gr. X42, X46, X52, X56, X60, X65, X70, X80, X100 PSL-1/PSL-2 |
Tubería ERW/SAW de alto rendimiento | API 5L Gr. X42, X46, X52, X56, X60, X65, X70, X80, X100 PSL-1/PSL-2 |
Tubería ERW/SAW de alto rendimiento | ISO 3183 Gr.L245, L290, L320, L360, L390, L415, L450, L485 |
Tubería en espiral API 5L Otros grados de grupo similares | GR A, GR B, X42, X46, X52, X56, X60, X65, X70, X80, etc. |
Conexiones finales para tuberías | Liso, biselado, atornillado, roscado |
Tipo de tubería espiral API 5L | Sin costura / REG / Soldado / Fabricado / CDW |
Forma de tubería API 5L | Tubos/tubos redondos, Tubos/tubos cuadrados, Tubos/tubos rectangulares, Tubos en espiral, Forma de “U”, Bobinas tipo Pan Cake, Tubos hidráulicos |
Longitud de la tubería API | Longitud simple aleatoria, doble aleatoria y requerida, tamaño personalizado: longitudes de 12 metros |
Embalaje de tubería en espiral | Tubería en espiral API 5L empaquetada en cajas de madera, bolsas de plástico, tiras de acero empaquetadas o según las solicitudes de los clientes |
Acabados | Desnudo, aceitado, barniz de fábrica, Galv, FBE, FBE dual, 3LPE, 3LPP, alquitrán de hulla, revestimiento de hormigón y envoltura de cinta. Acabados finales: biselado, corte cuadrado, roscado y acoplado. |
Especiales | Personalizar tamaños y especificaciones también disponibles según las especificaciones del cliente en poco tiempo |

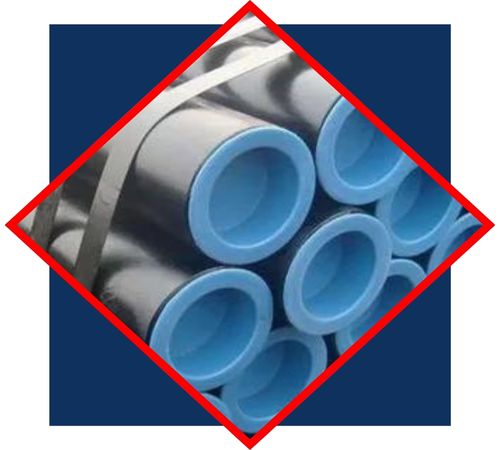

Productos especializados | Tubería de perforación API 5L X42, Tubo de craqueo de petróleo API 5L X42, Tubos de acero sin costura API 5L X42 para servicio de líquidos, Tubo API 5L X42 para fines estructurales, Tubo de acero al carbono sin costura API 5L PSL 2 X42, Tubo de conducción API 5L X42 |
Inspección, informes de prueba | Certificados de prueba de fábrica, EN 10204 3.1, informes químicos, informes mecánicos, informes de prueba de PMI, informes de inspección visual, informes de inspección de terceros, informes de laboratorio aprobados por la NABL, informes de prueba destructiva, informes de prueba no destructivos, certificado de prueba del Reglamento de calderas de la India (IBR), Mill TC EN 10204 3.1, Informes de pruebas de laboratorio, Prueba de aplanamiento, Prueba de impacto, Prueba de tracción, Prueba de rendimiento, Ex-Stock, Prueba hidráulica, Prueba UT, Prueba DWT si se acuerda, etc. |
Composición química % | ||||||||
PSL1 | PSL2 | |||||||
Calificación | C (máx.) | Manganeso (máx.) | P(Máx.) | S(Máx.) | C (máx.) | Manganeso (máx.) | P(Máx.) | S(Máx.) |
A | 0,22 | 0,90 | 0,03 | 0,03 | 0,22 | 1.20 | 0.025 | 0,015 |
B | 0,26 | 1.20 | 0,03 | 0,03 | 0,22 | 1.30 | 0.025 | 0,015 |
X42 | 0,26 | 1.30 | 0,03 | 0,03 | 0,22 | 1,40 | 0.025 | 0,015 |
X46 | 0,26 | 1,40 | 0,03 | 0,03 | 0,22 | 1,40 | 0.025 | 0,015 |
X52 | 0,26 | 1,40 | 0,03 | 0,03 | 0,22 | 1,40 | 0.025 | 0,015 |
X56 | 0,26 | 1,40 | 0,03 | 0,03 | 0,22 | 1,40 | 0.025 | 0,015 |
X60 | 0,26 | 1,40 | 0,03 | 0,03 | 0,22 | 1,45 | 0.025 | 0,015 |
X65 | 0,26 | 1,45 | 0,03 | 0,03 | 0,22 | 1,65 | 0.025 | 0,015 |
X70 | 0,26 | 1,65 | 0,03 | 0,03 | 0,22 | 1,85 | 0.025 | 0,015 |
Propiedades mecánicas PSL 1 | |||||
Calificación | Límite elástico (mínimo) | Resistencia a la tracción (mín.) | Alargamiento | ||
ksi | MPa | ksi | MPa | E=1944 A 0,2 /U 0,9 | |
B | 35 | 241 | 60 | 414 | |
X42 | 42 | 290 | 60 | 414 | |
X46 | 46 | 317 | 63 | 434 | |
X52 | 52 | 359 | 66 | 455 | |
X56 | 56 | 386 | 60 | 414 | |
X60 | 60 | 414 | 63 | 434 | |
X65 | sesenta y cinco | 448 | 66 | 455 |
